KIT CONDUIT VERTICAL ÉTANCHE – DOUBLE FLUX (Ø 80/125)

Les AVANTAGES

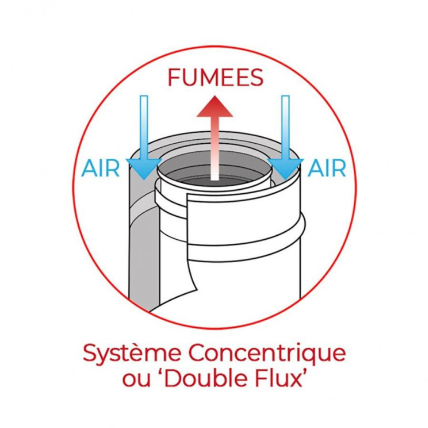

• Raccordement simplifié du Poêle étanche grâce au conduit concentrique permettant d’assurer simultanément l’évacuation des fumées et l’amenée d’air nécessaire un bon fonctionnement du poêle
• Facilité et rapidité de montage et de connexion du poêle à granulé jusqu’au plafond
• Montage sans risque de coupure grâce aux bords repliés du conduit
• Flexibilité du système en permettant un tubage en flexible ou en rigide jusqu’à la sortie de toit
• Élément droit ajustable intégré dans le kit offrant un montage sans avoir à couper le conduit pour s’adapter à votre installation
• Étanchéité du conduit garantie sans l’utilisation de joints
• Les emboîtements de 50 mm assurent une rigidité parfaite pour le montage
• Les conduits de couleur noir mat sont laqués pour offrir une esthétique parfaite et une forte résistance aux rayures
• La plaque de finition permet une intégration parfaite du système dans votre intérieur
• Le système complet bénéficie du marquage CE et est titulaire d’un DTA CSTB

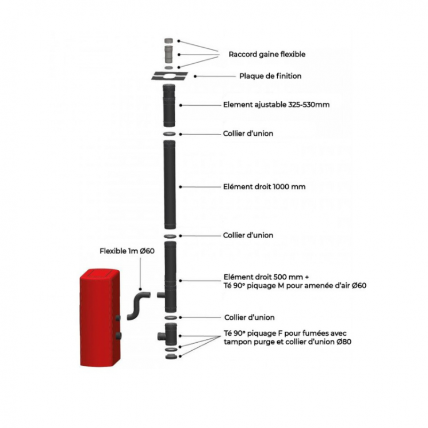

DESCRIPTIF DU KIT

• 1 x Té 90° de fumée Ø80 avec tampon de visite
• 1 x Té d’air Ø60 avec élément droit moyen 500 mm (longueur totale 1m)
• 1 x Flexible amenée d’air longueur 1m Ø60
• 1 x Élément droit 1000 mm
• 1 x Élément droit ajustable de 325 à 530 mm
• 1 x Plaque de finition 0/30°
• 1 x Raccord union en cas d’utilisation d’un flexible pour le tubage
• 4 x colliers d’unions
• Manchon d’air en option

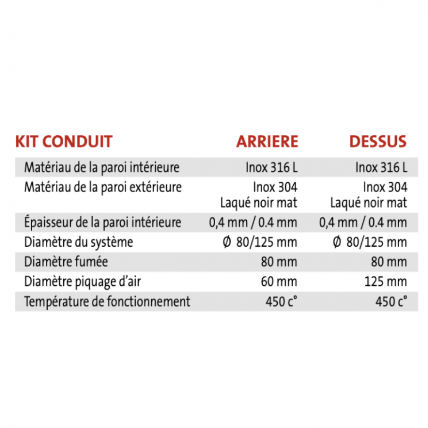

DONNÉES TECHNIQUES

• Matériau de la paroi intérieure : Inox 316L
• Matériau de la paroi extérieure : Inox 304 laqué noir mat
• Épaisseur de la paroi intérieure : 0,4 mm / 0.4 mm
• Diamètre du système : Ø80/125 mm
• Emboitement : 50 mm
• Diamètre fumée : 80 mm ou 100mm
• Diamètre piquage d’air : 60 mm
• Température de fonctionnement : 450°C

RÈGLES D’INSTALLATION

• Prévoir le débouché vertical en zone 2 en respectant les distances de sécurité par rapport à l’environnement selon CPT cahier 3708-V2
• Le kit intérieur vertical avant tubage peut être installé sur des installations existantes
• Montage en intérieur uniquement
• Ce type d’installation doit être réalisé sur des poêles à granulés étanches
• Le système est titulaire d’un DTA CSTB 14.2/13-1908-V2
• Prévoir une distance aux matériaux combustibles de 10 cm minimum
